现阶段光伏行业越来越热门，单晶硅的提取是一个目前待解决的

单晶硅拉晶取晶棒车

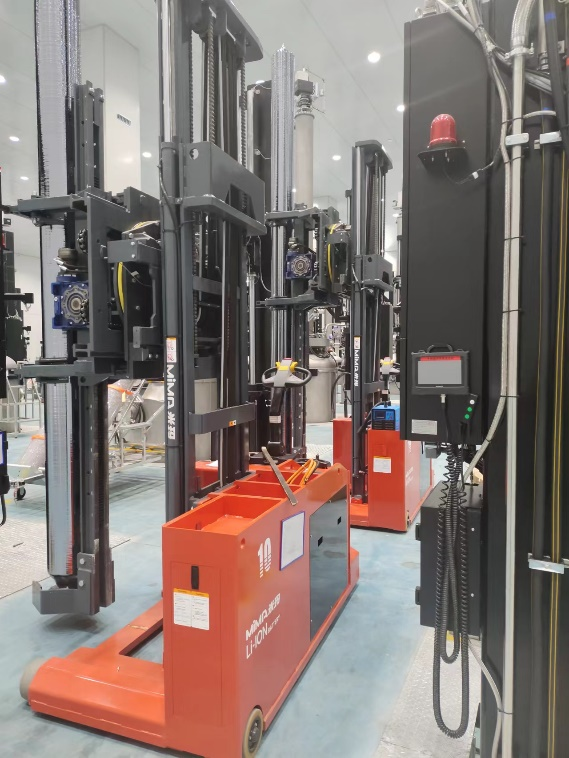

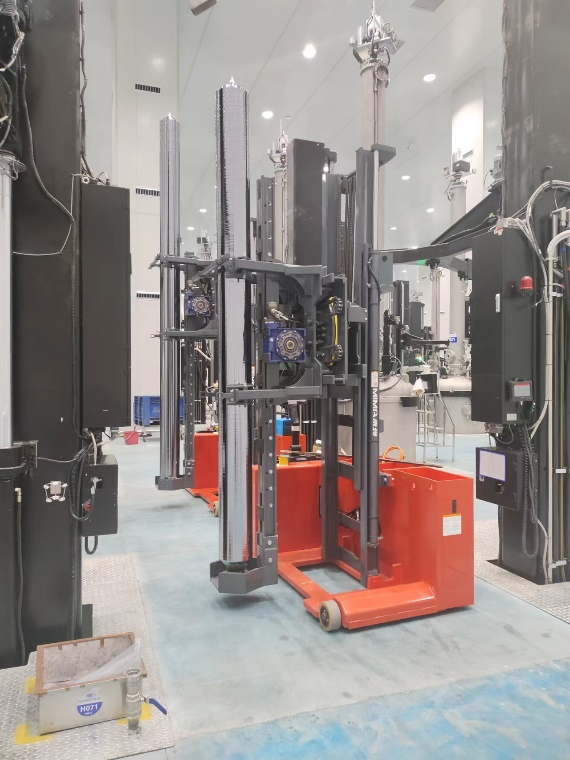

现场示意图    方案一：正面操作，满足500公斤到1000公斤各种工况的需求

方案二：侧面操作，满足1000公斤到1500公斤各种工况的需求

满足铅酸电池，高强度满负荷工作可配锂电池；

方便驾驶员操作，可配遥控器；

单晶硅拉晶取晶棒车功能描述

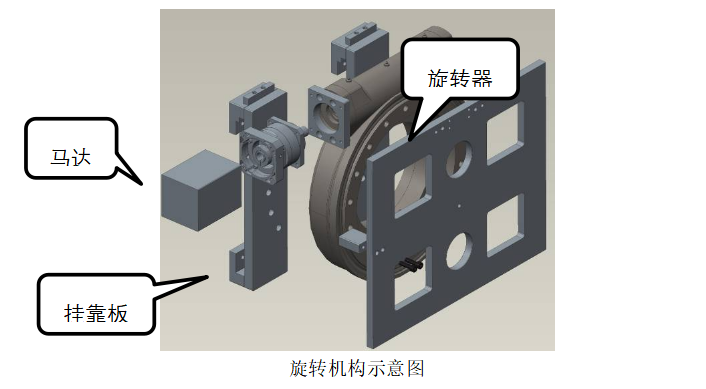

1、 旋转机构:单晶硅取晶车的主要功能为将晶棒取出并转移,由于晶棒需水平放置,所以单晶硅取晶车需配备旋转机构来转动晶棒,主要动作→旋转.

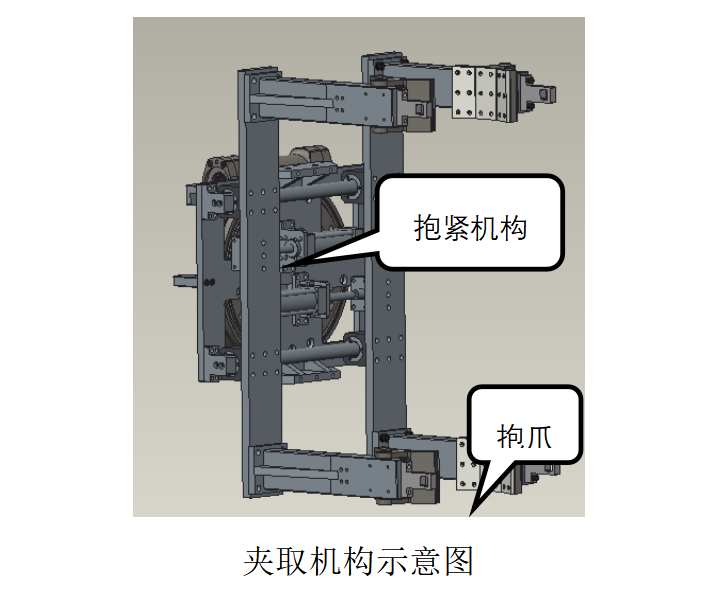

2、 晶棒夹取机构:待晶棒从炉体内降落出来并与托盘接触后通过抱紧机构将晶棒夹持,主要动作→夹持.

3、 升降机构:由于晶棒长度有差异,需调整晶棒夹取位置及防止晶棒坠落, 这时就需要添加托料升降机构可通过托盘移动调整晶棒位置及托接晶棒,主要动作→升降.

单晶硅拉晶取晶棒车工作流程

Ø 夹臂装置设计为二夹臂式，以保证充分抱夹稳固；

Ø 属具装置起升到距离顶部横梁位置，车辆夹臂夹持稳固，底部托架贴住晶棒尾部；

Ø 属具整体下降至距离地面一定高度时，夹臂稍有松开，托架缓慢下落，调整夹臂夹持晶棒中心位置后翻转90度后，放置于晶棒转运小车上；

注：晶棒旋转至水平状态时，应尽量保证晶棒重心靠近车辆中轴线。

单晶硅拉晶取晶棒车注意事项

Ø 取晶车只能够平整路面上行驶，不要在油污地面工作以免打滑。

Ø 打开电门钥匙，检查电容量是否充足，确定充足后可使用。

Ø 如果电量不足则充足后方可使用。亏电时切勿使用，以免造成电池损坏。电池长时间不使用（超过一个月）也应定期充、放电加以保护。

Ø 当取晶车在取料与转移过程中时应与周边人员保持一定的距离，当晶棒过高过重时应该特别小心。

Ø 在行驶中，不要同时对晶棒进行提升。拐弯和上下坡应减速。禁止在斜坡上调头、拐弯、以免发生危险。

Ø 使用后，取晶车不能放在斜坡上，最后关闭电源取走钥匙，以延长电池的使用寿命。

Ø 如果取晶车在运输过程中被损坏,绝不允许投入使用,必须与经销商取得联系;

Ø 取晶车在发货前已经加注了润滑油,并在液压系统中加入液压油.

Ø 使用过程中发生问题立即按下急停;

Ø 操作前请根据说明书仔细检查,确保无故障.

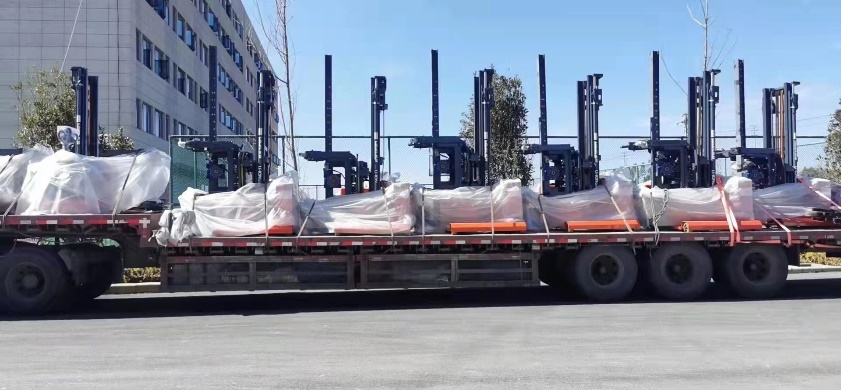

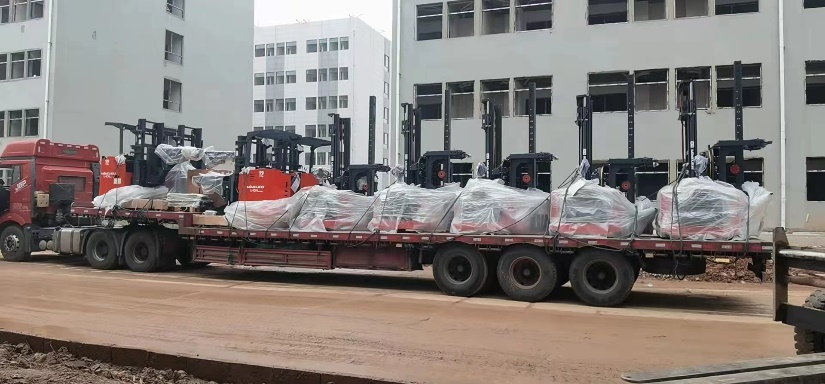

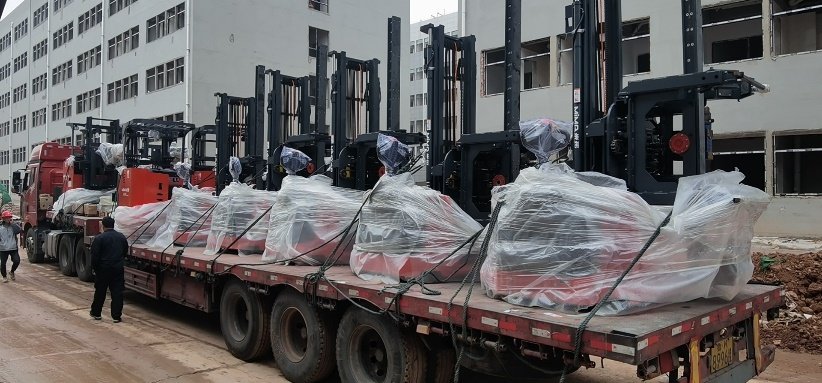

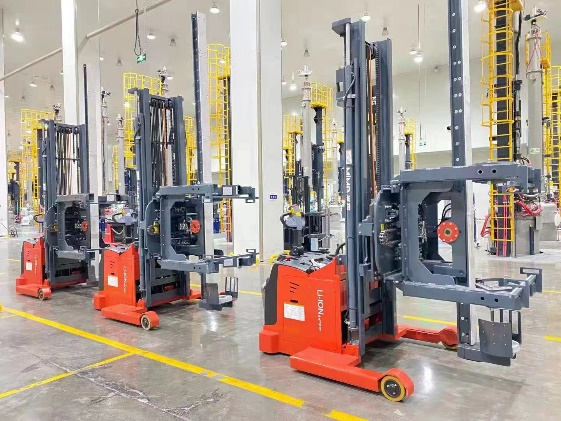

交车示意图

云南曲靖某工厂

云南曲靖某工厂

 内蒙古包头某工厂
